重锤型液控缓闭止回蝶阀

所属分类：蝶阀

联系人：吴先生

热线电话：13968993212

座机： 0577-67333802

联系地址：浙江省丽水市莲都区碧湖镇万洋众创城八区8幢101

联系我们

产品介绍
产品参数
联系我们

蓄能罐式液控缓闭止回蝶阀具有较完善的液压系统和电气控制系统，即可现场操作，也可远距离操作，HD7B41X重锤式保压液控缓闭止回蝶阀的控制系统采用蓄能罐取代了目前国内同行厂家生产的重锤，将重锤势能变为流体蓄能，不仅节省了长期运行支承重锤所耗的能量，改善了液压系统的保压性能，避免了运行时维护人员的人身伤亡事故和精神上的不安全感和恐惧感，其控制机构勾思新颖，设计合理，体积小，重量轻，结构简单，功能齐全，动作灵活可靠，外形美观，节能节材，维修方便，且维修时不需要停止水泵工作等，能简便地实现泵阀联锁程序控制及微机集中控制，停电时，摇动手动油泵即可关闭。阀门开闭，动作十分方便。

用途：

蓄能罐式液控缓闭止回蝶阀具有较完善的液压系统和电气控制系统，即可现场操作，也可远距离操作，HD7B41X重锤式保压液控缓闭止回蝶阀的控制系统采用蓄能罐取代了目前国内同行厂家生产的重锤，将重锤势能变为流体蓄能，不仅节省了长期运行支承重锤所耗的能量，改善了液压系统的保压性能，避免了运行时维护人员的人身伤亡事故和精神上的不安全感和恐惧感，其控制机构勾思新颖，设计合理，体积小，重量轻，结构简单，功能齐全，动作灵活可靠，外形美观，节能节材，维修方便，且维修时不需要停止水泵工作等，能简便地实现泵阀联锁程序控制及微机集中控制，停电时，摇动手动油泵即可关闭。阀门开闭，动作十分方便。

主要零部件材料：

零件名称型号	阀体	蝶板	蝶板密封圈	阀杆	阀座	填料
DX7K41X-6-10 Z	灰铸铁	球墨铸铁	丁腈橡胶	铬不锈钢	铜合金	O型橡胶圈
DX7K41X-6-10 C	碳钢	碳钢	不锈钢	铬不锈钢	不锈钢	柔性石墨

名称型号	阀体	蝶板	蝶板密封圈	阀杆	阀座	填料
DX7K41H-6/10 Z	灰铸铁	球墨铸铁	丁腈橡胶	铬不锈钢	铜合金	O型橡胶圈
DX7K41H-6/10 C	碳钢	碳钢	不锈钢	铬不锈钢	不锈钢	柔性石墨

主要性能：

型号	公称压力（MPa）		实验压（MPa）			适用温度（℃）		适用介质
			壳体实验		密封试验
KD741H-6C	0.6		0.9		0.66	≤65		水
KD741H-10C	1.0		1.5		1.1
项目				公称通径
				DN≤1000			DN≥1400
开阀时间（S）				10~60可调			15~60可调
关阀时间(S)		快关		1.2~25可调			2~30可调
		慢关		2~60可调			4~60可调
关阀角度（°）		快关		60°±10°
		慢关		25°±10°

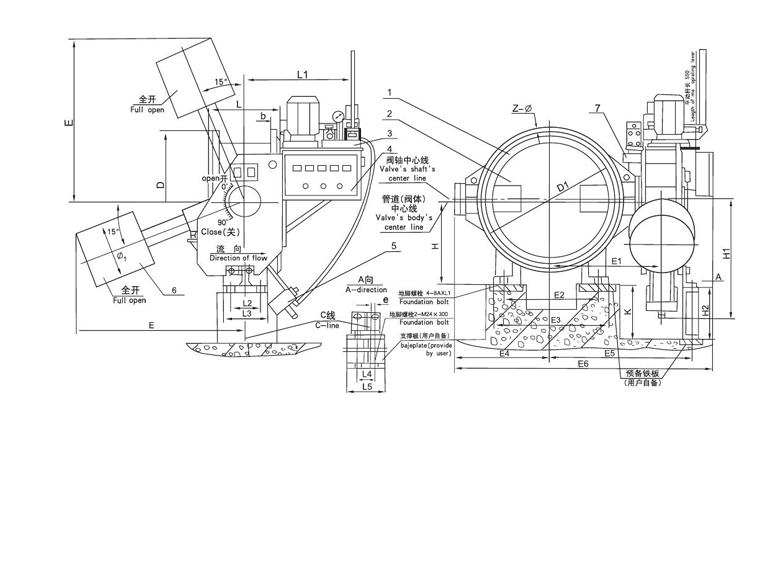

结构图

主要连接尺寸：

PN(MPa)	DN	生要连接尺寸 Main connection dimension
PN(MPa)	DN	D	D1	b	L	L1	L2	L3	L4	B	B1	B2	B3	B4	H	H1	H2	H3	Z-d	n-d
1.0	200	340	295	28				168	720			152	250	670		620	730	1300	8-22
	250	395	350	28				200	770			250	250	670		620	730	1300	12-22
	300	445	400	28				235	795			270	250	690		620	730	1300	12-22
	350	505	460	30	260	340	420	265	820		100	290	250	690	320	620	730	1300	16-22	4-φ18
	400	565	515	32	310	410	510	296	900		120	310	285	760	340	675	750	1300	16-26	4-φ22
	450	615	565	32	320	420	520	320	920		134	330	285	760	370	675	750	1300	20-26	4-φ22
	500	670	620	34	350	450	530	345	1010		136	350	285	760	400	675	750	1300	20-26	4-φ26
	600	780	725	36	400	565	640	414	1055		158	390	285	760	460	675	750	1300	20-30	4-φ26
	700	895	840	40	630	650	760	530.5	1070		210	430	315	805	520	885	820	1300	24~30	4-φ26
	800	1015	950	44	600	740	860	601.5	1130		220	470	315	805	580	885	820	1300	24-33	4-φ30
	1000	1230	1160	50	728	900	1040	735	1240		220	510	315	825	630	885	820	1300	28-33	4-φ30
	900	1115	1050	46	668	820	950	664	1180	130	280	550	355	855	690	925	890	1300	28-36	4-φ30
	1200	1455	1380	56	868	1070	1240	1097.5	1250	160	330	630	355	855	810	935	890	1500	32-39	4-φ33
	1400	1630	1560	44	1000	1230	1430	873	1440	180	370	710	405	920	920	1010	930	1500	36-36	4-φ36
	1600	1830	1760	48	1130	1400	1620	1212.2	1540	220	420	790	405	920	1040	1010	970	1500	40-36	4-φ36
0.6	1800	2045	1970	50	1260	1550	1800	957.5	1690	260	470	870	460	960	1140	1080	1460	1500	44-39	4-φ39
	2000	2265	2180	54	1280	1700	1980	1347.5	1810	290	520	950	560	1030	1250	1080	1460	1500	48-42	4-φ39
	2200	2475	2390	60	1620	2040	2340	1660	2100	300	530	1000	580	1150	1350	1230	1520	1700	52-42	4-φ39
0.25	2400	2605	2540	38	1740	2070	2400	1687.5	2310	690	1010	1100	580	1150	1420	1230	1520	1700	56-33	4-φ42
0.25	2600	2805	2740	40	1940	2270	2600	1887.5	2410	700	1110	1200	580	1150	1520	1230	1520	1700	60-33	4-φ42
